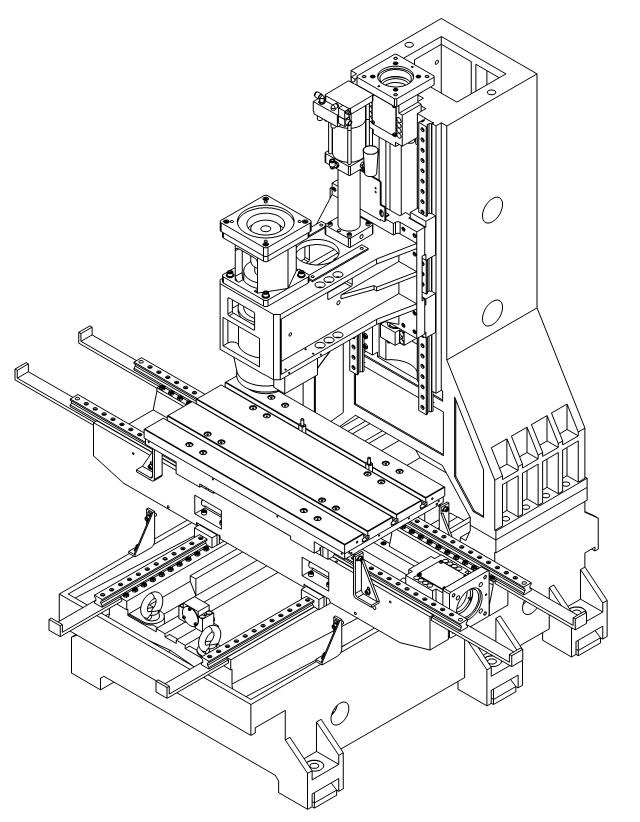

850线轨加工中心

工作台尺寸（mm） 450×900

X轴行程（mm） 800

Y轴行程（mm） 500

主轴箱上下行程（mm） 500

主轴最高转速（rpm） 12000（直联主轴）

主轴中心距立柱导轨面距离（mm） 524

主轴端面距工作台面距离（mm） 170-670

工作台T型槽（数目-尺寸*间距） 3-18*130

主轴 BT40,φl40 （短鼻端）

X. Y轴滚珠丝杆规格 3616

Z轴滚珠丝杆规格 3616

X轴线轨规格 RGW35HC

Y轴线轨规格 RGW35HC

Z轴线轨规格 RGH35HA

X.Y. Z电机联接方式 直联

推荐选用主电机功率（kW） 7.5

选用X.Y、Z向电机参数（三额定扭矩 12、 12、 22

X、Y、Z快速移动速度（mmin） 48、 48、 48

工作台承重 500kg

光机净重约 2.8t

备注 “人'字型立柱

上银导轨上银导轨精度分为C(普通)、H（高）、P(精密)、SP(超精密)、UP(超高精密)，客户可根据应用设备具体条件，选择适合精度需求。台湾上银为客户需求研发生产了多种系列直线导轨，不同系列应用于不同类型设备，同理不同系列，精度也不一样，下面小昂具体介绍不同系列，上银导轨精度怎么区分？

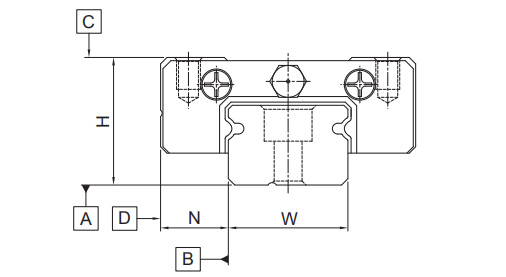

上银导轨精度定义:分为组合精度和单出精度，组合精度：组合高度H测量以滑块上部基准面中心位置为准，组合宽度N测量以滑块侧边基准面中心位置为准。单出精度：互换型上银导轨滑块单独组装与单支导轨之成对高与宽的精度与非互换型上银导轨精度相同，但若组装于不同支导轨上，因导轨高度的误差，其成对高度精度比非互换性精度稍有逊色，平行行走精度是一样的。
