加工中心机械手刀库自动换刀过程

文章出处: 人气：2112 发表时间：2019-08-06 01:12:25

加工中心机械手刀库自动换刀过程

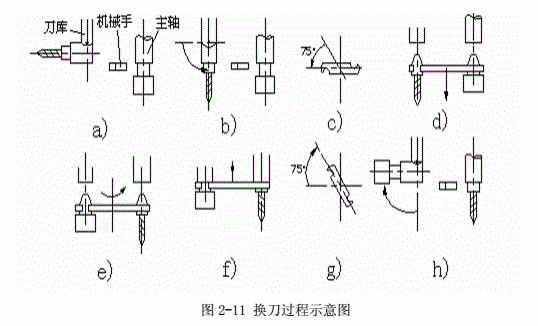

机械手将刀具从刀库中取出送至机床主轴上，然后将用过的旧刀送回刀库.其动作过程简述如下（结合如下换刀过程示意图4 3）：
1、刀套下转90°
如上图a所示刀库位于立柱左侧，刀具轴线在刀库中的安装方向与主轴垂直.换刀前，刀库将待换刀具送到换刀位置，然后刀套连同刀具翻转90° ,使刀具轴线与主轴轴线平行,
如图b所示。
2、机械手转75.
如图c所示，换刀机械手逆时针旋转75° ,两手爪分别抓住刀库上和主轴上的刀柄。
3、机械手拔刀
待主轴上自动夹紫机构松开刀具后，机械手下降，同时拔出主轴上和刀库上的刀具，如图d所示。
4、刀具位置交换
如图e所示，机械手逆时针转180?，使主轴刀具与刀库刀具交换位置。
5、机械手插刀
机械手上升，分别将刀具插入主轴锥孔和刀库刀套中，如图f所示?
6、机械手顺时针转75.
如图g所示，待主轴上自动夹紧机构夹紧刀具后，机械手顺时针转75° ,回到原始位置.
7、刀套带着换回的旧刀具向上翻转90。，准备下一次选刀,如图h所示。
