鼎亚加工中心三菱M80系统坐标语和控制轴
文章出处:
人气：2381
发表时间：2019-04-26 08:26:11
标准规格的控制轴数为 3 轴，但通过追加附加轴，最多可控制 4 轴。使用预先决定的字母轴名称指定与其对应的各加工方向。

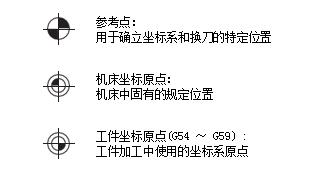

1.1 坐标系和坐标原点符号
基本机床坐标系是表示机床中固有的规定位置( 换刀位置、行程极限位置等) 的坐标系。工件坐标系是在工件加工中使用的坐标系。

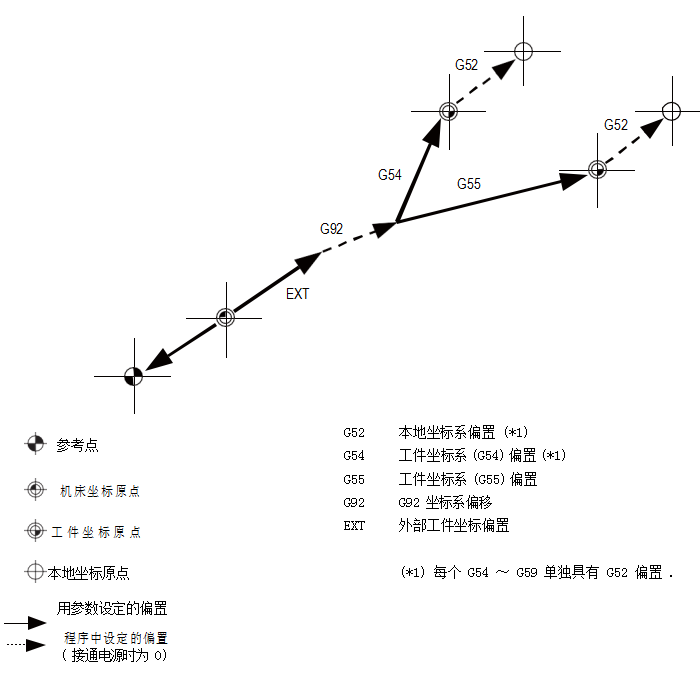

基本机床坐标系及工件坐标系(G54 ～ G59) 是在挡块式参考点返回完成时，根据参数值自动确立的坐标系。用参数设定基本机床坐标原点( 机床坐标原点 ) 和参考点的偏置。( 通常由机床制造商设定)
可以通过坐标系设定功能和工件坐标偏置测量( 附加规格) 等，设定工件坐标系。
本地坐标系 (G52) 在工件坐标系 1 ～ 6 指定的坐标系上有效。
而且可以通过 G92 指令移动基本机床坐标系，将其作为虚拟机床坐标系，此时工件坐标系 1 ～ 6 也同时偏移。
1.1 坐标系和坐标原点符号
基本机床坐标系是表示机床中固有的规定位置( 换刀位置、行程极限位置等) 的坐标系。工件坐标系是在工件加工中使用的坐标系。
基本机床坐标系及工件坐标系(G54 ～ G59) 是在挡块式参考点返回完成时，根据参数值自动确立的坐标系。用参数设定基本机床坐标原点( 机床坐标原点 ) 和参考点的偏置。( 通常由机床制造商设定)
可以通过坐标系设定功能和工件坐标偏置测量( 附加规格) 等，设定工件坐标系。
本地坐标系 (G52) 在工件坐标系 1 ～ 6 指定的坐标系上有效。
而且可以通过 G92 指令移动基本机床坐标系，将其作为虚拟机床坐标系，此时工件坐标系 1 ～ 6 也同时偏移。
