天车式高速龙门铣-DY3220
- X轴行程（左右移动）： 2000mm； Y轴行程（前后移动）： 3200mm； Z轴行程（上下移动）： 1000mm； 主轴鼻端至工作台面距离： 260-1260mm；
- 咨询热线：400-000-7705
-
-
产品详情
-
联系我们
| 天车式龙门高速铣DY3220 主要技术参数 | |||
| 项目 | 主要参数 | ||
| 加工范围 | X轴行程（左右移动） | mm | 2000 |
| Y轴行程（前后移动） | mm | 3200 | |
| Z轴行程（上下移动） | mm | 1000 | |
| 主轴鼻端至工作台面距离 | mm | 260-1260 | |
| 两侧板之间宽度（龙门宽度） | mm | 2600 | |
| 工作台 | 工作台尺寸 | mm | 2000×3200 |
| 工作台最大载重 | kg | 20000 | |
| T型槽尺寸（槽宽×槽距×槽数） | mm | 24×175×9 | |
| 主轴 | 主轴驱动方式 | 电主轴 | |
| 主轴转速 | rpm | 20000 | |
| 主轴规格 | HSK A63 | ||
| 最大刀具重量 | Kg | 7 | |
| 进给速度 | 快速进给速度(X/Y/Z) | m/min | 12/ 12 / 10 |
| 切削进给速度(X/Y/Z) | m/min | 1～10000 | |
| 丝杆直径(X/Y/Z) | mm | φ63/φ80*2/φ50 | |
| 导轨规格(X/Y/Z) | mm | 55*3/55*4/55*2、45*2 | |
| 电机功率 | 高速电主轴功率/扭矩 | kw | 31.5/90Nm |
| X/Y/Z轴进给电机功率 | kw | 5.5/5.5×2/5.5 | |
| 精度 | 定位精度 | mm | ±0.015/300 |
| 重复定位精度 | mm | ±0.01 | |
| 其他 | 气压需求 | kg/cm2 | 6 |
| 所需电源容量 | kva | 46 | |
| 机床高度 | mm | 3200-4200 | |
| 机床尺寸（长×宽） | mm | 6000×4200 | |
| 机床重量 | kg | 30000 | |
| 数控系统 | 西门子 828-280 | ||

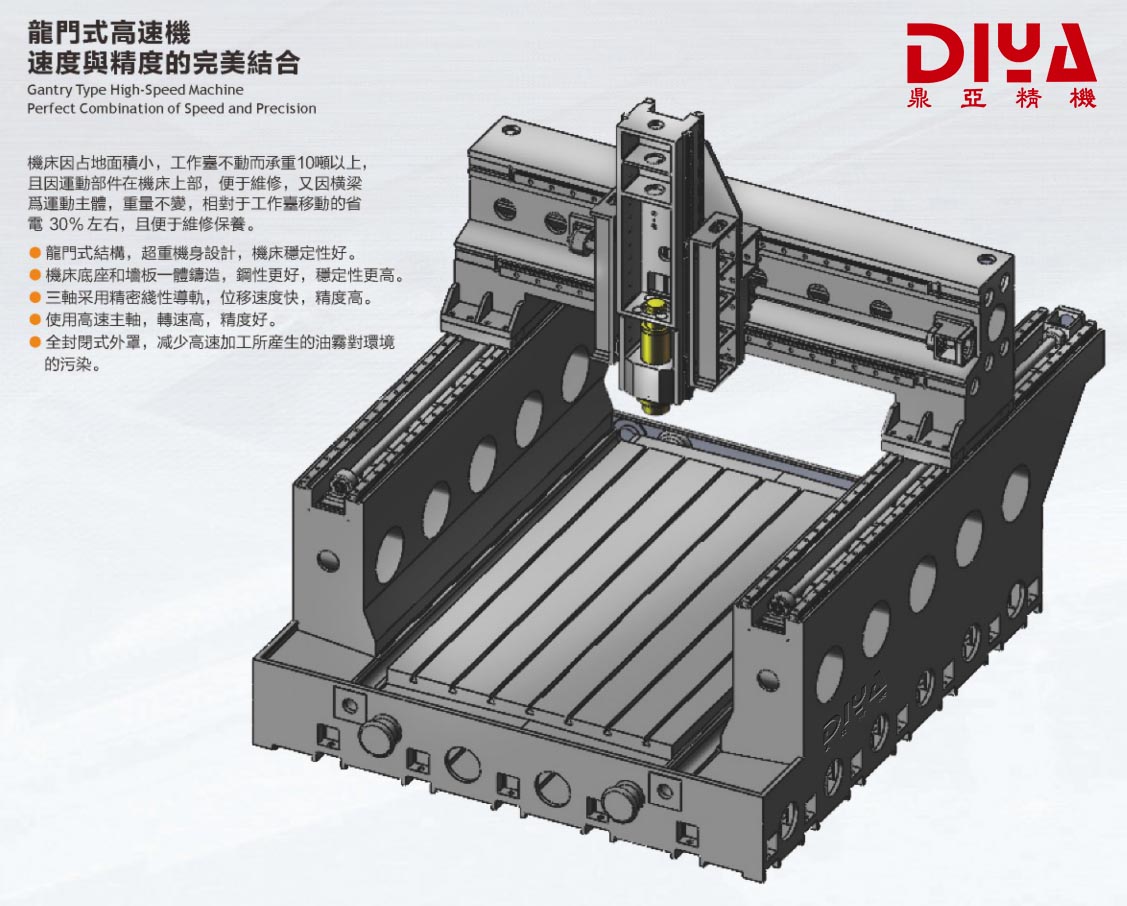

天车式数控龙门铣，动梁式数控龙门铣床
