鼎亚加工中心三菱M80之刀具补偿组数的系统分配
文章出处:
人气：2537
发表时间：2019-04-09 00:13:13
可以设定每个系统的补偿组数。
本功能有下述方式，使用哪个取决于机床制造商的规格 (参数 “#1438 Ofs SysAssign”“#12054 Tol Ofsnum”)。
任意分配 ： 任意分配给各系统。
固定分配 ： 自动均等任意分配给各系统。
任意分配时，由于可以将补偿组数较少也可的系统的补偿组数分配到其它系统，因此可以高效分配补偿组数。另
外，也可以将在辅助轴系统中不需要补偿组数的系统的补偿组数设为 “0”。
本功能在不同刀具补偿内存系统的规格有效时可以使用，但是此参数由机床制造商的规格而定 (参数“#1051
MemTol”)以后，以系统内的补偿组数为 999 组的情况为例进行说明。“系统内补偿组数”是指所有系统的补偿组
数总计。
(1)任意分配 (#1438=1 时)
各系统的组数由机床制造商规格而定(参数 “#12054 Tol ofsnum”)。
下例表示车削系统中使用4系统时的组数。

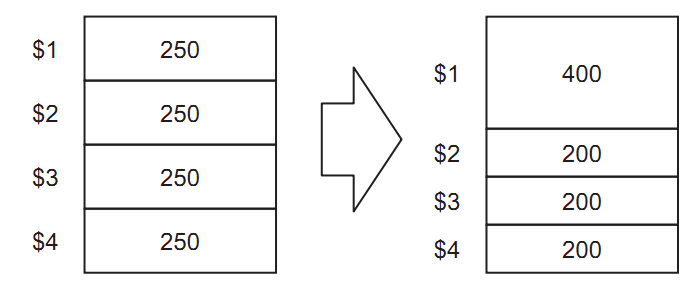

(a) 在4 系统系统中，希望增加第1 系统的补偿组数时

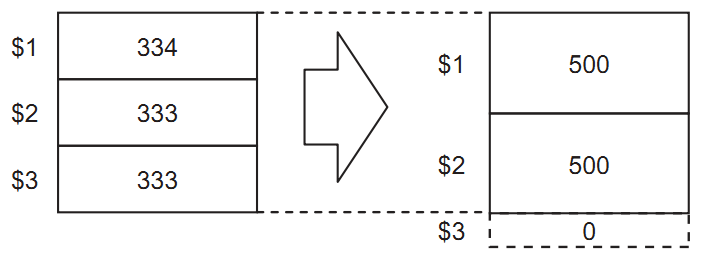

(b) 在3 系统系统中，由于将第3 系统作为辅助轴系统使用，因此希望将补偿组数设为“0 组”时

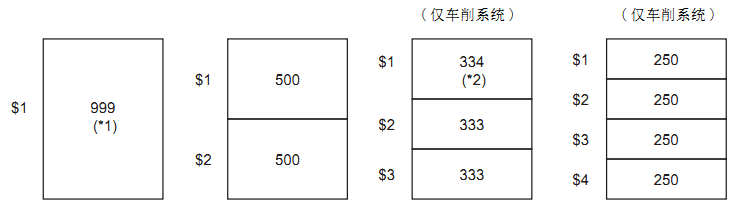

(2) 固定分配(#1438=0 时 )
(b) 在3 系统系统中，由于将第3 系统作为辅助轴系统使用，因此希望将补偿组数设为“0 组”时
(2) 固定分配(#1438=0 时 )
(*1) 各系统最大的补偿组数为999组。
(*2) 发生端数时，将端数的组数分配到第1 系统。
注意事项
注意事项
(1) 在单系统系统中，最大补偿组数为 999。
(2) 在单系统系统中不通过设定参数，就可以使用系统内补偿组数。
(3) 即使在任意分配的规格有效时，在参数 “#12054 Tol Ofsnum”(任意分配数 )的总计不足系统内补偿组数时，
剩余组数也不会被分配给任何系统。
(4) 刀具补偿内存系统共通 (“#1051 MemTol”=1 时 )中，不通过设定参数就可以在所有系统中通用系统内补偿组
数。参数#1051是根据机床制造商规格而定，因此请确认使用的机床规格。
(5) 参数 “#12054 Tol Ofsnum”=0 时，即使任意分配的规格有效，也是固定分配。
(6) 输入补偿数据时，输入的补偿数据数超过当前的补偿组数时，无法输入超出的补偿数据。
