鼎亚精机加工中心技术分享-改游标卡尺为高度尺

在我们使用加工中心的日常工作当中，我们偶尔也会有一些比较难测量的尺寸，鼎亚精 中心应用技术工程师分享了一个改游标卡尺为高度尺的小技巧，可以快速高效的测量零部件！

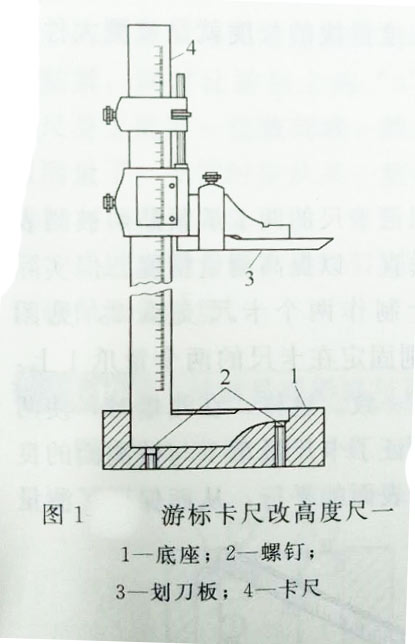

图1是将一旧游标卡尺改制成为一高度尺，具体做法是：磨制一长方体底座1，在其一侧面铣出与卡尺4固定卡脚相一致的槽，用压板和螺钉从侧面压紧，但压紧前先用底面上的两个螺钉2把卡尺的卡脚口调平；在活动卡脚上固定一划刀板3用以测量高度或划线、

图2也是在旧游标卡尺的基础上改制成的高度尺，只是固定卡尺底座的形式和固定划刀板的方法略有不同而已！使用方法相同。
