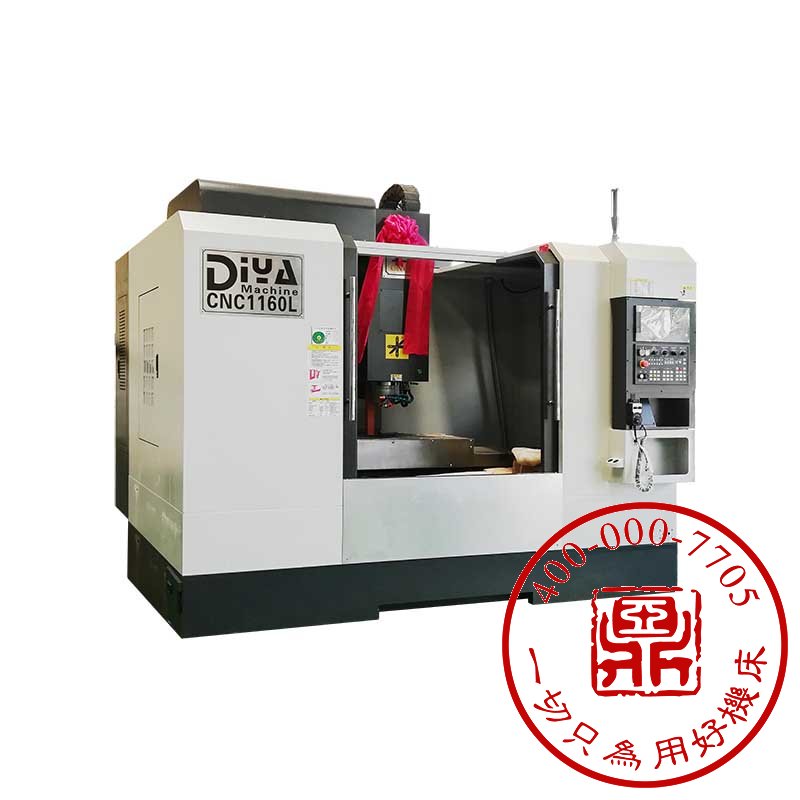

鼎亚精机简述立式数控加工中心装配步骤

一、立式数控加工中心装配主要分为以下四个步骤：
（一）、研磨部分;
（二）、分装部分;
（三）、总装部分;
（四）、调试部分;
二、研磨部分主要包括：
（一）、床身研磨部分：
1、床身的检査及清理
2、床身地脚螺钉孔手工皎丝，安装地脚螺钉，床身按装配现场位置摆放就位;
3、床身安装水平调整
4、Y向直线导轨安装基面直线性及扭曲度的检査
5、Y向直线导轨的安装
6、复査Y向单根直线导轨的直线性（水平面内/垂直面内）
7、复査Y向两根一组直线导轨的平行度
8、Y向驱动装置中电机座及轴承座平行度、等距度的确定（暫不打销子）
（二）、十字滑台研磨部分：
1、十字滑台的检査及清理
2、将Y向滑块处的调整垫磨成等高
3、十字滑台X向直线导轨安装基面直线性及扭曲度的检査
4、X向直线导轨的安装
5、复査X向单根直线导轨的直线性（水平面内/垂直面内）
6、复査X向两根一组直线导轨的平行度
7、X向驱动装置中电机座及轴承座平行度、等距度的确定（暂不打销子）
8、Y轴軸线运动和X轴轴线运动间的相互垂直
9、Y向螺母端面平行度及其与电机座或轴承座等距度的确定
10、打销子固定Y向驱动装置中电机座及轴承座的位置
（三）、工作台研磨部分：
1、工作台的检査及清理
2、将X向滑块处的调整垫磨成等高
3、X向螺母端面平行度及其与电机座或轴承座等距度的确定
4、打销子固定X向驱动装置中电机座及轴承座的位置
5、检査工作台上平面对X轴、Y轴的平行度
（四）、主轴箱研磨部分：
1、立柱的检査及清理：
2、立柱安装水平调整：
3、制研主轴箱贴塑面（安装主轴、主轴检査棒、气缸座及气缸，为了锁住主轴检査棒）;
4、Z向驱动装置中电机座及轴承座平行度、等距度的确定（暂不打销子X
5、Z向螺母端面平行度及其与电机座或轴承座等距度的确定
6、打销子固定Z向驱动装置中电机座及轴承座的位置
7、安装左、右压板
8、刮研镶条
（五）、立柱与床身合研部分
1、分别将立柱与床身的接合面清理干净并安装
2、用吊车安装配重装置与立柱中
3、分别移动工作台、十字滑台及主轴箱，检査如下精度：
1）、Z轴轴线运动和X轴轴线运动间的垂直度
2）、Z轴轴线运动和Y轴轴线运动间的垂直度
4、精度不对时，修刮床身与立柱的结合面
5、复査其它精度：
1）、X轴轴线运动的直线度
2）、Y轴轴线运动的直线度
3）、Z轴轴线运动的直线度
4）、Y轴轴线运动和X轴轴线运动的垂直度
5）、主轴轴线和Z轴轴线运动间的平行度
6）、主轴轴线和X轴轴线运动间的垂直度
7）、主轴轴线和Y轴轴线运动间的垂直度
8）、工作台面的平面度：
9）、工作台面和X轴轴线运动间的平行度
10）、工作台面和Y轴轴线运动间的平行度
11）、工作台面和Z轴轴线运动间的垂直度
12）、工作台基准T型槽和X轴轴线运动间的平行度
以上精度如有不对时，及时返修。
6、各项精度检査合格后收拾卫生，将机床工作台面涂上防锈油;
7、吊光机，转入总装现场，就位，调水平、扭曲
三、分装部分主要包括：
（一）、X、Y、Z轴丝杠安装:
1、安装部件的检査及清理
2、修磨法兰盘
3、穿丝杠
4、轴承的组装
5、轴承的固定
6、安装丝杠螺母
7、精度的确认
（二）、整体防护分装
（三）、主轴箱分装
四、总装部分主要包括：
1、三轴润滑分配器、刮屑板的安装;
2、三轴润滑管路的连接
3、气动部件的安装
4、气动管路的连接
5、电机联轴器的安装
6、三轴电机的安装
7、平衡重安装
8、导向杆安装
9、主轴箱挡水板安装
10、主轴电机带轮的安装
11、水箱安装
12、管路安装
13、气缸连接
五、机床调试部分：
1、电气总装
2、传程序
3、三轴回零
4、装配拉罩支架
5、装配X、Y、Z轴拉罩
6、动平衡试验
7、空运转48小时
8、参照《合格证明书》，复査机床相关精度：
使用方尺及百分表检査1）~6＞项精度：
1）、X轴轴线运动的直线度
2）、Y轴轴线运动的直线度
3）、Z轴轴线运动的直线度
4）、Z轴轴线运动和X轴轴线运动间的垂直度
5）、Z轴轴线运动和Y轴轴线运动间的垂直度
6）、Y轴轴线运动和X轴轴线运动间的垂直度
使用主轴检査棒检査7）、8）项精度:
7）、主轴锥孔的径向跳动
8）、主轴轴线和Z轴轴线运动间的平行度
使用飞机胎、方尺检査9）、10）项精度：
9）、主轴轴线和X轴轴线运动间的垂直度
10〉、主轴轴线和Y轴轴线运动间的垂直度：
11）、工作台面的平面度
12）、工作台面和X轴轴线运动间的平行度
13）、工作台面和Y轴轴线运动间的平行度
14）、工作台面和Z轴轴线运动间的垂直度：
15）、工作台基准T型槽和X轴轴线运动间的平行度
9、交检精度：
主轴中速运转1小时，进行热检，检査内容重复第8序。
10、光管准直仪检测：
11、刀库的整体安装
12、调试刀库
13、刀库运行8小时
14、激光检测
15、球杆仪检测
16、切削试料
17、8小时全机能
18、整体完善及整改
19、固定三轴及平衡重
20、拆机出厂
